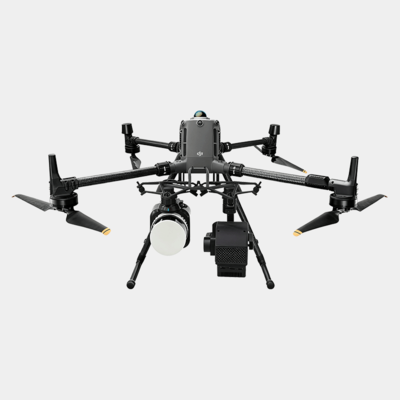

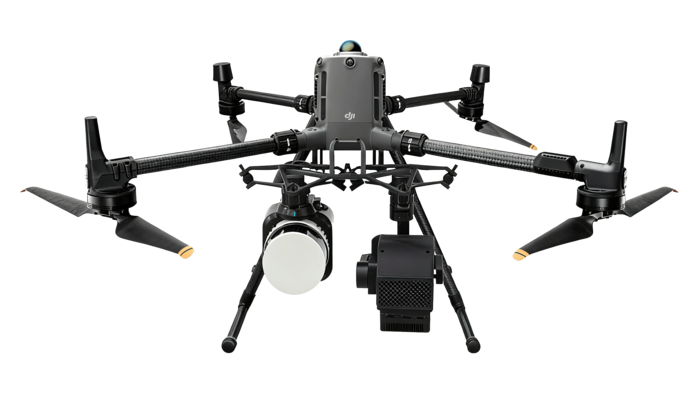

FS60-UCR系列無人機高光譜激光雷達測量系統是一款多功能無人機檢測設備，集激光雷達和高光譜成像為一體，獲得激光雷達和高光譜圖像數據。
主要功能包括 : 高光譜成像，光譜范圍 400~1700nm、測距達 300m的多線程的激光雷達、超清預覽相機、主機內置控制系統、高精度慣導及固態存儲，適合多種無人機搭載。
一、產品優勢
二、技術參數
| 產品型號 | FS60-UCR | FS62-UCR | FS64-UCR |
| 分光方式 | 透射光柵分光 | 透射光柵分光 | 透射光柵分光 |
| 光譜范圍 | 400-1000nm | 900-1700nm | 400-1700nm |
| 光譜波段 | 1200 | 1024 | 680 |
| 光譜分辨率 | 2.5nm | 6.5nm | 13nm |
| 狹縫寬度 | 25um | 25um | 25um |
| 光譜效率 | 60% | 60% | 60% |
| 雜散光 | 0.5% | 0.5% | 0.5% |
| 空間像素?cái)?shù) | 1920 | 1280 | 1280 |
| 像素大小 | 5.86um*5.86um | 5um*5um | 5um*5um |
| 成像速度 | 全波段128fps | 全波段70fps | 100fps |
| 探測器 | CMOS | InGaAs | InGaAs |
| SNR(Peak) | 600/1 | 600/1 | 600/1 |
| 相機輸出接口 | USB3.0 | USB3.0 | USB3.0 |
| 相機鏡頭接口 | C-Mount | C-Mount | C-Mount |
| 內置嵌入式數據采集處理單元 | 嵌入式處理器512GSSD存儲 | 嵌入式處理器512GSSD存儲 | 嵌入式處理器512GSSD存儲 |
| 散熱方式 | 內部風冷散熱 | 內部風冷散熱 | 內部風冷散熱 |
| 光譜相機鏡頭焦距 | 25mm | 25mm | 25mm |
| 光譜相機鏡頭視場 | 大于25° | 大于25° | 大于25° |
| 光譜相機尺寸 | 155*95*119毫米（長*寬*高） | 135*82*100毫米（長*寬*高） | / |
| 激光雷達系統測量精度 | 5cm | 5cm | 5cm |
| 激光雷達測程 | 300m | 300m | 300m |
| 激光雷達掃描視場角 | 40.3°(垂直)*360°(水平) | 40.3°(垂直)*360°(水平) | 40.3°(垂直)*360°(水平) |
| 激光雷達點頻 | 64萬點/秒(單回波)
128萬點/秒(雙回波)
192萬點/秒(三回波) | 64萬點/秒(單回波)
128萬點/秒(雙回波)
192萬點/秒(三回波) | 64萬點/秒(單回波)
128萬點/秒(雙回波)
192萬點/秒(三回波) |
| 激光雷達內置相機像素 | 2600萬(6252*4168) | 2600萬(6252*4168) | 2600萬(6252*4168) |
| 激光雷達鏡頭焦距 | 16mm | 16mm | 16mm |
| 附件 | 反射率校準板 | 反射率校準板 | 反射率校準板 |
| 飛行平臺 | 大疆M400 | 大疆M400 | 大疆M400 |
| 飛行器尺寸 | 展開尺寸：長 980 毫米，寬 760 毫米，高 480 毫米（含腳架）
折疊尺寸：長 490 毫米，寬 490 毫米，高 480 毫米（含腳架及云臺） | 展開尺寸：長 980 毫米，寬 760 毫米，高 480 毫米（含腳架）
折疊尺寸：長 490 毫米，寬 490 毫米，高 480 毫米（含腳架及云臺） | 展開尺寸：長 980 毫米，寬 760 毫米，高 480 毫米（含腳架）
折疊尺寸：長 490 毫米，寬 490 毫米，高 480 毫米（含腳架及云臺） |
飛行器裸機重量 （帶普通槳葉） | 不帶電池：5020 ± 20 克
帶電池：9740 ± 40 克 | 不帶電池：5020 ± 20 克
帶電池：9740 ± 40 克 | 不帶電池：5020 ± 20 克
帶電池：9740 ± 40 克 |
| 飛行器zui大起飛重量 | 15.8 kg | 15.8 kg | 15.8 kg |
| 飛行器zui大上升速度 | 10 m/s | 10 m/s | 10 m/s |
| 飛行器zui大水平飛行速度 | 25 m/s | 25 m/s | 25 m/s |
| 飛行器zui長飛行時間(無風環境) | 59 min | 59 min | 59 min |
| 操作方式 | 操作方便，無需專業無人機操控手，可實現單人操作 | 操作方便，無需專業無人機操控手，可實現單人操作 | 操作方便，無需專業無人機操控手，可實現單人操作 |
| 觀測方式 | 通過地面站實時觀測飛機采樣地點、高光譜圖像、光譜數據，功能 | 通過地面站實時觀測飛機采樣地點、高光譜圖像、光譜數據，功能 | 通過地面站實時觀測飛機采樣地點、高光譜圖像、光譜數據，功能 |
| 校正方式 | 反射率校正、區域校正支持批處理 | 反射率校正、區域校正支持批處理 | 反射率校正、區域校正支持批處理 |
| 數據格式 | 兼容spe格式、hdr格式、scp格式 | 兼容spe格式、hdr格式、scp格式 | 兼容spe格式、hdr格式、scp格式 |
| 應用軟件 | FIGSPEC UAV,FIGSPEC Merage拼圖軟件，F(xiàn)IGSPEC Studio 應用軟件 圖像分析軟件 | FIGSPEC UAV,FIGSPEC Merage拼圖軟件，F(xiàn)IGSPEC Studio 應用軟件 圖像分析軟件 | FIGSPEC UAV,FIGSPEC Merage拼圖軟件，F(xiàn)IGSPEC Studio 應用軟件 圖像分析軟件 |
