VIS-NIR-SWIR(400-1700nm)高光譜分析系統
1、線掃描相機（FS-14）
2、成像相機（FS-24）
3、無人機高光譜相機FS-64C
4、激光雷達無人機高光譜系統FS-64
5、技術參數
線掃描相機（FS-14）技術參數：
產品名稱 | FS-14線掃描相機 |
分光方式 | 透射光柵 |
光譜范圍 | 400-1700nm |
光譜波段數 | 680 |
光譜分辨率(FWHM) | 13nm |
狹縫寬度 | 25um |
透射效率 | 60% |
雜散光 | 1% |
空間像素數 | 1280 |
像素大小 | 5um*5um |
成像速度 | 100fps |
探測器 | InGaAs |
SNR(Peak) | 600/1 |
相機輸出 | USB3.0 |
相機接口 | C-Mount |
配件 | 鏡頭、USB線、電源 |
ROI | 多個區域 |
尺寸 | 220mm*110mm*95mm |
重量 | 1.3kg |
功耗 | 5W |
成像相機（FS-24）技術參數：
產品名稱 | FS-24成像相機 |
分光方式 | 透射光柵分光 |
光譜范圍 | 400-1700nm |
光譜通道數 | 680 |
光譜分辨率 | 13nm |
狹縫寬度 | 25um |
透射效率 | 60% |
雜散光 | 0.5% |
圖像分辨率 | 1280*1280 |
像索大小 | 5um |
鏡頭焦距 | 16mm |
成像速度 | 100fps |
探測器 | InGaAs |
SNR(Peak) | 600/1 |
相機輸出 | USB3.0 |
相機鏡頭接口 | C-Mount |
配件 | 鏡頭、USB3.0數據線、電源適配器 |
曝光時間 | 16us-1s |
視場角 | 22.6° |
動態范圍 | 12 bits |
最小工作距離(mm) | 100mm |
供電方式 | 內置電池供電 |
ROI | 有ROI功能，可以實現多個區域ROI |
輔助成像功能 | 輔助取景攝像頭實現對拍攝區域的監控 |

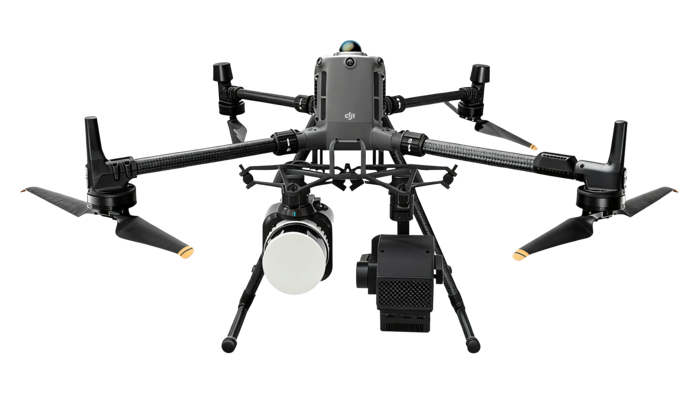

激光雷達無人機高光譜系統FS64-UCR：
產品名稱 | FS64-UCR 激光雷達無人機高光譜系統 |
系統測量精度 | 5cm |
測程 | 300m |
掃描視場角 | 40.3°(垂直)*360°(水平) |
點頻 | 64萬點/秒(單回波) 128萬點/秒(雙回波) 192萬點/秒(三回波) |
內置相機像素 | 2600萬(6252*4168) |
鏡頭焦距 | 16mm |
主機重量 | 1Kg |
工作溫度 | -20°C~+50℃ |
存儲溫度 | -20°C~+65℃ |
防護等級 | IP64 |
存儲容量 | 512G內置存儲/512G拓展存儲 |
數據拷貝方式 | Type-C |
掛載接口 | Djl Skyport接口 |
飛行平臺 | DJI M400 |
操控方式 | 支持按鍵啟動采集，包括開機供電和數據采集 |
遙控器操控 | 支持遙控器APP控制設備工作 |
數據拷貝速度 | zui大300M/s |
存儲方式 | 內置存儲和TF卡存儲 |
設備操控軟件 | M400無人機遙控器一體化操控軟件 |
軟件 | 采集軟件、拼接軟件和分析軟件 |
照明方式 | 被動照明(不含光源) |
分光方式 | 透射光柵 |
光譜范圍 | 400-1700nm |
光譜波段 | 680 |
光譜分辨率(FWHM) | 13nm |
狹縫寬度 | 25um |
透射效率 | 60% |
雜散光 | 0.5% |
空間像素數 | 1280 |
像素大小 | 5um |
成像速度 | 100fps |
探測器 | InGaAs |
信噪比 | 600/1 |
相機輸出 | USB3.0 |
相機接口 | C-Mount |
配件 | USB3.0傳輸線或千兆網傳輸線 |
嵌入式數據采集處理存儲單元 | 嵌入式處理器512GSSD存儲 |
無人機高光譜相機FS64-UC：
產品名稱 | FS64-UC無人機高光譜相機 |
分光方式 | 透射光柵分光 |
光譜范圍 | 400-1700nm |
光譜波段 | 680 |
光譜分辨率 | 13nm |
狹縫寬度 | 25um |
光譜效率 | 60% |
雜散光 | 0.5% |
空間像素數 | 1280 |
像素大小 | 5um |
| 鏡頭焦距 | 16mm |
成像速度 | 100fps |
探測器 | InGaAs |
SNR(Peak) | 600/1 |
相機輸出接口 | USB3.0 |
相機鏡頭接口 | C-Mount |
| 配件
| 反射率校準板/漫反射布 |
視場角 | 22.6° |
動態范圍 | 12 bits |
內置嵌入式數據采集處理單元 | windows操作系統，12G內存512G固態硬盤有HDMI接口，USB3.0接口，和相機一體設計 |
散熱方式 | 內部風冷散熱 |
操作方式 | 操作方便，無需專業無人機操控手，可實現單人操作 |
觀測方式 | 通過地面站實時觀測飛機采樣地點、高光譜圖像、光譜數據，功能 |
校正方式 | 反射率校正、區域校正支持批處理 |
數據格式 | 兼容spe格式、hdr格式 |
應用軟件 | FigSpec UAV、FigSpec Merge拼圖軟件、FigSpec studio 圖像分析軟件 |
