一、儀器特點
可見光：
· 光譜范圍：400-700nm，波長分辨率優于2.5nm，可達600個光譜通道
· 采集速度：全譜段可達41HZ，波段選擇后最高390Hz（支持多區域波段選擇）
· 廣泛應用于印刷，紡織等各種工業制品的表面顏色、紋理檢測， 顏色測量單像素重復性可達dE*ab<0.1
可見光近紅外（400-1000nm）：
· 波長分辨率優于2.5nm，可達1200個光譜通道
· 空間像素數可達1920
可見光近紅外短波紅外（400-1700nm）：
· 波長分辨率優于13nm，可達680個光譜通道
· 空間像素數可達1280
短波紅外（900-1700nm）：
· 波長分辨率優于6nm，可達1024個光譜通道
· 空間像素數可達1280
短波紅外（1400-2500nm）：
· 波長分辨率優于12nm，可達210個光譜通道
· 空間像素數可達320
二、測量原理

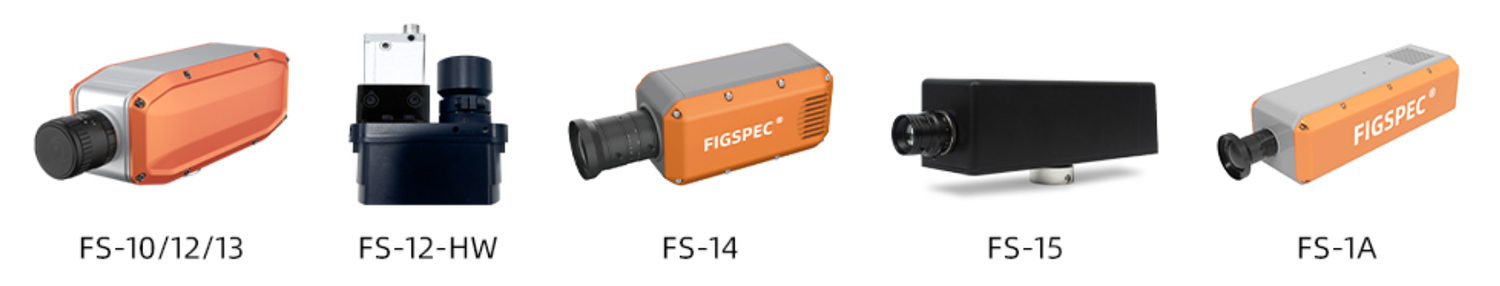

三、儀器外觀
四、技術參數
型號 | FS-10 | FS-12 | FS-12-HW | FS-13 | FS-14
| FS-15 | FS-17 | FS-18 |
分光方式 | 透射光柵 | 透射光柵 | 反射光柵
| 透射光柵 | 透射光柵 | 透射光柵 | 透射光柵 | 透射光柵 |
光譜范圍 | 400-700nm | 400-1000nm | 400-1000nm | 400-1000nm | 400-1700nm | 900-1700nm | 900-1700nm | 900-1700nm |
光譜波段 | 600 | 1200 | 670
| 1200 | 680 | 512 | 1024 | 512 |
光譜分辨率(FWHM) | 2.5nm | 2.5nm | 5nm | 2.5nm | 13nm | 6nm | 6nm
| 6nm |
狹縫寬度 | 25um | 25um | 25um | 25um | 25um | 25um | 25um | 25um |
透射效率 | 50% | 60% | 60% | 60% | 60% | 60% | 60% | 60% |
雜散光 | 0.5% | 0.5% | 0.5% | 0.5% | 1% | 0.5% | 0.5% | 0.5% |
空間像素數 | 1920 | 1920 | 1920 | 1920 | 1280 | 640 | 1280 | 640 |
像素大小 | 5.86um | 5.86um | 5.86um | 5.86um | 5um*5um | 15um | 5um | 15um |
成像速度 | 全波段41fps, ROI后可實現 390fps | 全波段41fps, ROI后可實現 390fps | 128fps | 全波段128fps, ROI后可實現 3300fps | 100fps | 579fps
| 8bit/1024個波段132幀/秒,12bit/1024個波段70幀/秒,8bit/512個波段253fps,ROI后最高可達1800fps | 724fps
|
探測器 | CMOS | CMOS | CMOS | CMOS | InGaAs | InGaAs | InGaAs | InGaAs |
SNR(Peak) | 500/1 | 600/1 | 600/1 | 600/1 | 600/1 | 600/1 | 600/1 | 600/1 |
相機輸出 | USB3.0 | USB3.0 | USB3.0 | USB3.0 | USB3.0 | USB3.0 | USB3.0 | Cameralink |
相機接口 | C-Mount | C-Mount | C-Mount | C-Mount | C-Mount | C-Mount | C-Mount | C-Mount |
配件 | USB3.0傳輸線 | USB3.0傳輸線 | USB3.0傳輸線 | USB3.0傳輸線 | 鏡頭、USB線、電源 | USB3.0傳輸線 | 鏡頭、USB線、電源 | 鏡頭、數據線、電源、數據采集卡 |
| ROI | 單個區域 | 單個區域 | 多個區域 | 多個區域 | 多個區域 | 單個區域 | 多個區域 | 單個區域 |
| 尺寸 | 長x寬x高: 22.8cmx7 cmx8.6cm | 長x寬x高: 22.8cmx7 cmx8.6cm | 長x寬x高: 85mm*74mm*45mm | 長x寬x高: 22.8cmx7 cmx8.6cm | 長x寬x高: 220mm*11 0mm*95mm | 長x寬x高: 345mm*122 mm*136mm | 長x寬x高: 16.6cmx7.5 cmx7.4cm | / |
| 重量 | 1250g | 1250g | 250g
| 1250g | 1.3kg | 2.7kg | 700g | / |
功率 | 5W | 5W | 5W | 5W | 5W | 5W | 5W | / |
五、應用領域
六、技術支持
1.一年質保
2.12小時極速售后響應
3.客服電話：4007-7272-81
4.微信公眾號
